ERSTELLEN EINER MONTAGEZEICHNUNG FÜR FRÄSBUCHSTABEN

Eine Montagezeichnung hilft Ihnen, die Fräsbuchstaben genau zu montieren. Anhand dieser Zeichnung und der Abstandhalter können Sie die exakte Bohrposition bestimmen.

Bitte geben Sie bei der Bestellung die Größe Ihrer Datei ohne Beschnitt an. Der Probo-Upload berücksichtigt automatisch den angegebenen Beschnitt in der Datei.

Technische Zeichnung für das Formatieren von Beschnitt bei Fräsbuchstaben mit Maßangaben.

SCHRITT 1

Verwenden Sie Ihre zuvor erstellte Fräsbuchstaben-Datei für die Montagezeichnung. Achten Sie darauf, dass keine Hintergrundfarben sichtbar sind. Es ist nicht notwendig, die Maße zu ändern. Auch für diese Datei handhaben Sie bitte mit rundum einem 1 cm Beschnitt. Auf diese Weise entspricht die Montagezeichnung den bestellten Fräsbuchstaben.

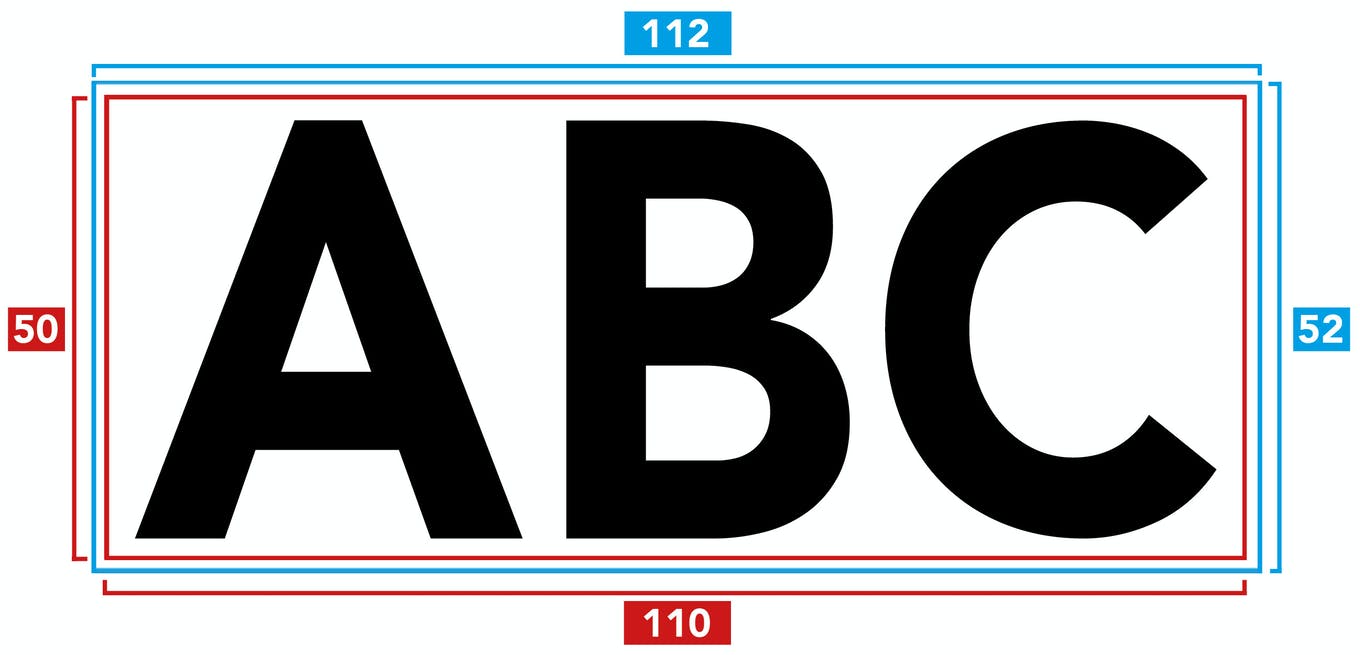

Technische Zeichnung mit den Maßen für das Formatieren von Beschnitt bei Fräsbuchstaben, zeigt die Buchstaben 'ABC' in großer Schrift.

SCHRITT 2

Für die Montagezeichnung ist eine Kontur der Buchstaben sinnvoll. Verwenden Sie dazu die Farbe Schwarz, damit die Kontur deutlich dargestellt wird.

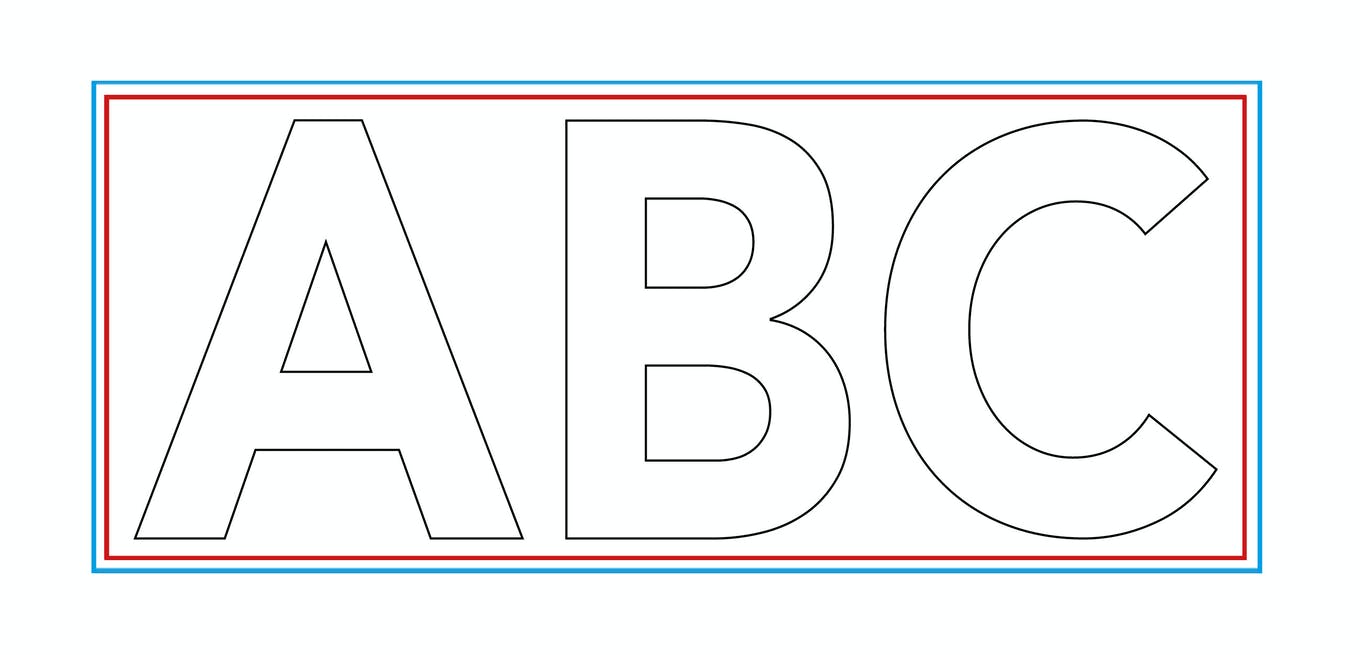

Montagezeichnung mit dem Text 'ABC' in großen Buchstaben, umrahmt von roten und blauen Linien.

SCHRITT 3

Prüfen Sie, ob die Größe der Montagezeichnung mit den Fräsbuchstaben übereinstimmt. Das ist wichtig, um die richtige Passform zu erzielen. Die Zeichnung sollte den Maßstab 1 zu 1 haben.

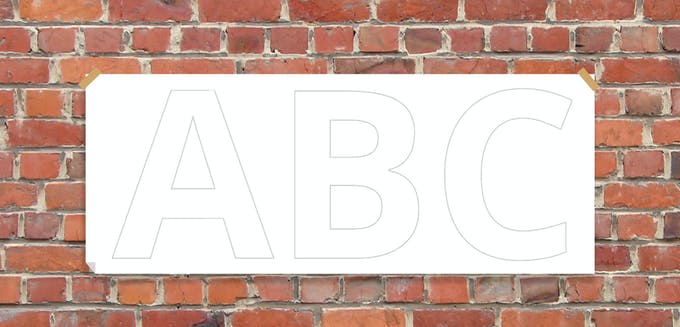

Leere Montagezeichnung mit den Buchstaben 'ABC' auf einer Ziegelwand.

SCHRITT 4

Reinigen Sie die Fräsbuchstaben und befestigen Sie die Abstandshalter mit Kleber. Halten Sie nach dem Trockenen die Buchstaben an die aufgehängte Montagezeichnung und drücken sie gegen das Papier. Die eingedrückten Stellen können jetzt mit einem Stift markiert werden; an diesen Positionen werden die Bohrlöcher gesetzt.
